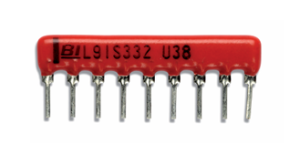

国産メーカー生産終了品の代替に! SIP型厚膜抵抗ネットワーク (Lシリーズ)
特長
●ブランド: BI Technologies ●高性能・高信頼性 ●抵抗値許容差:±2%(G) 品 ●対応ピン数:4~14PIN |
![]() |
電気仕様
●抵抗値範囲:22Ω~1MΩ
●定格電力/素子 (at 70℃)
○0.200 W (3回路)
○0.125 W (1, 5回路)
●抵抗値許容差:±2% (G)
●使用温度範囲:-55℃ ~ +125℃
●抵抗温度係数:
○±100ppm/℃
○±250ppm/℃ (R<100Ω)
●最高使用電圧:100Vdc
●絶縁抵抗:10,000MΩ (MIN)

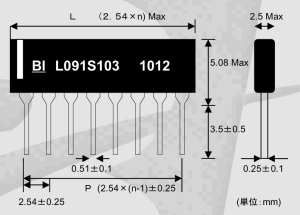

外形図

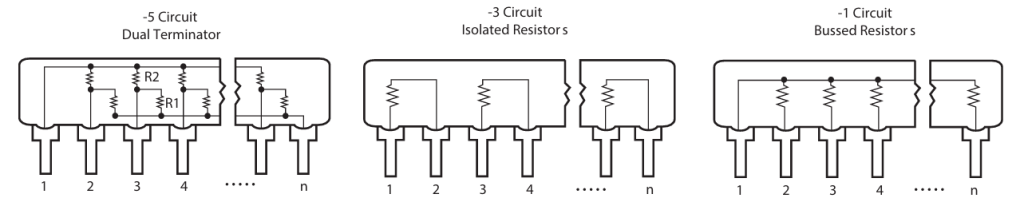

回路構成
ピン数別外形寸法
PIN数 | L(Max) (mm) | P (mm) |
---|---|---|
4 | 10.16 | 7.62 |
5 | 12.70 | 10.16 |
6 | 15.24 | 12.70 |
7 | 17.78 | 15.24 |
8 | 20.32 | 17.78 |
9 | 22.86 | 20.32 |
10 | 25.40 | 22.86 |
11 | 27.94 | 25.40 |
品名構成
例:L091S103LF
1.シリーズ名:Lシリーズ
2.PIN数:09 (9ピン)
3.回路構成:
○1S = 1回路 (コモン)
○3S = 3回路 (独立)
○5S = 5回路 (ターミネータ)
4.抵抗値:103 (10kΩ、レトマ表記)
5.鉛フリー:LF (RoHS対応)
他メーカーの生産終了品からの置換えを検討している方におすすめの製品です。
詳しい仕様については、お問い合わせください。

旧品のMシリーズ(生産中止品)も一部在庫提携先に在庫ございます。
Model 新シリーズ対比表
※ EU RoHS規制適合品 です。
※ REACH規制高懸念物質(0.1wt%を超えるSVHC候補15物質) は不含有です。
電気的仕様
項目 | Mシリーズ | Lシリーズ |
---|---|---|
標準抵抗値範囲 (Ω) | 22Ω~1MΩ (E24 系列) | 22Ω~1MΩ (E24 系列) |
標準抵抗値許容差 | ±5% (J) | ±2% (G) |
使用温度範囲 (℃) | -55℃~+125℃ | -55℃~+125℃ |
抵抗温度係数 (ppm/℃) | ±200 | ±100 (±250 <100Ω) |
最高使用電圧 (Vdc) | 100 | 100 |
絶縁抵抗 (Ω) | ≥10,000 | ≥10,000 |
その他
項目 | Mシリーズ | Lシリーズ |
---|---|---|
外装色 | 赤 | 黒 |
可能ピン数 (Pin #) | 4~14 | 4~14 |
標準回路構成 | -1回路 (Bussed) -3回路 (Isolated) -5回路 (Termination) |
-1回路 (Bussed) -3回路 (Isolated) -5回路 (Termination) |
定格電力 (at 70℃ / 素子) | 0.125W | 0.200W |
型名 例 | 9pin, #1pin共通コモン (1回路) タイプ, 抵抗値 = 10KΩ 品 M9-1-103J |
L091S103LF |
形状寸法 (Max)
PIN数 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
---|---|---|---|---|---|---|---|---|
L (Max) (mm) | 10.16 | 12.70 | 15.24 | 17.78 | 20.32 | 22.86 | 25.40 | 27.94 |
P (±0.25) (mm) | 7.62 | 10.16 | 12.70 | 15.24 | 17.78 | 20.32 | 22.86 | 25.40 |
