産業用ディスプレイ 製品情報_3/31：電子ペーパーのご紹介

本日はWinstar製品のご紹介です。詳細は各ページをご覧ください。

●　1.3インチCOG OLEDディスプレイ（縦向き/横向き対応）

●　1.3インチCOG OLEDディスプレイ（偏光板オプション）

●　1.54インチCOG OLEDディスプレイ（PCB付き）

●　2インチCOG OLEDディスプレイ（PCB付き）

●　電子ペーパーディスプレイ（EPD）製品

---

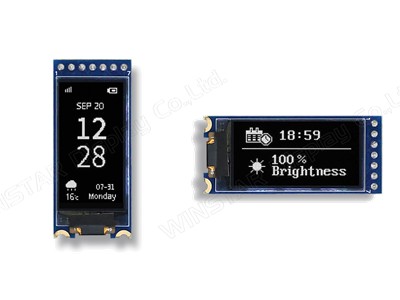

11.3インチCOG OLEDディスプレイ（縦向き/横向き対応）

• 高精細表示: 64×128の高解像度と10,000:1の高コントラストにより、鮮明で視認性の高い表示を実現。
• 高性能IC: SH1107ドライバーIC搭載で、安定した動作と効率的なデータ処理。
• 省電力: 3.3Vの低電圧駆動で、バッテリー駆動機器に最適。
• 高耐久性: -40℃から80℃の広い温度範囲に対応し、過酷な環境下でも安定動作。
• 高汎用性: 縦横両方の表示方向に対応し、様々な用途に適合。

• ・WEO064128B　: 4 線 SPI と I2C インターフェース両方に対応。多様なシステム統合が可能です。
• ・WEA064128B　: 4 線 SPI と、取り付け穴がある PCB を統合した設計。インストールが簡単で、開発時間を短縮できます。

型番	WEO064128B
画像
サイズ	1.3インチ
構造	COG
解像度	64×128
IC	SH1107
インターフェース	SPI, I2C
駆動方法	1/64 Duty
発光色	白

型番	WEA064128B
画像
サイズ	1.3インチ
構造	COG+PCB
解像度	64×128
IC	SH1107
インターフェース	SPI
駆動方法	1/64 duty
発光色	白

---

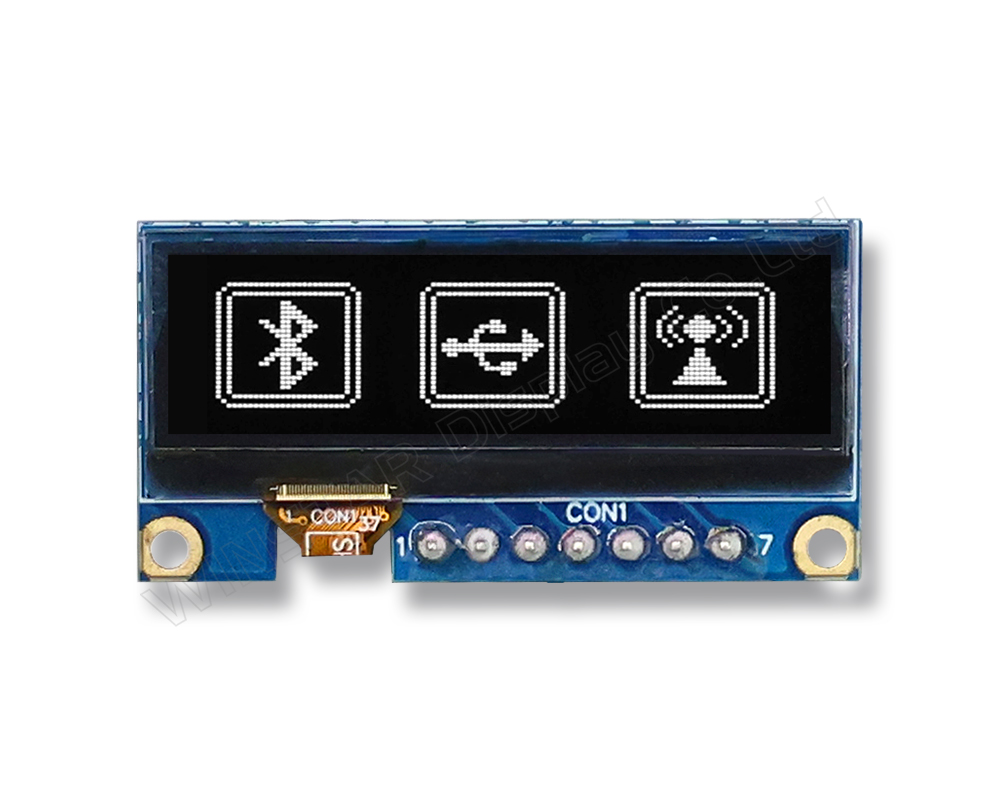

1.3インチCOG OLEDディスプレイ（偏光板オプション）

• 小型で実装が容易: COG構造とフレキシブルFPCにより、省スペース設計。
• 多彩なインターフェース: SPIとI2Cに対応し、様々なシステムに接続可能。
• 省電力: 3.3V駆動でバッテリー駆動機器に最適。
• 高耐久性: 広い動作温度範囲で、過酷な環境でも安定動作。
• 視認性をカスタマイズ可能: 偏光板の有無を選択可能。

偏光板付きと偏光板なしのオプションがあり、ディスプレイの鮮明さをカスタマイズできます。

型番	WEO012840A
画像
サイズ	1.3インチ
構造	COG
解像度	128ｘ40
IC	SH1106G-0E
インターフェース	SPI/I2C
駆動方法	1/40 duty
発光色	白
偏光フィルター	オプション
型番	WEA012840A
画像
サイズ	1.3インチ
構造	COG+PCB
解像度	128ｘ40
IC	SH1106G-0E
インターフェース	SPI
駆動方法	SH1106G-0EPI
発光色	白
偏光フィルター	オプション

---

1.54インチCOG OLEDディスプレイ（PCB付き）

• 高精細表示: 鮮明な映像を映し出す160×80ピクセル。
• 高コントラスト: 鮮やかで読みやすい10,000:1のコントラスト比。
• 省電力: 3V駆動で低消費電力。
• グレースケール: 16階調で豊かな表現力。
• 簡単接続: SPI接続とCOG構造で組み込みやすい。
• 広範囲動作: -40℃から+80℃まで安定動作。

• ・WEA016080A: 取り付け穴がある統合 PCB 設計。

型番	WEA016080A
画像
サイズ	1.54インチ
構造	COG+PCB
解像度	160×80
IC	SSD1320
インターフェース	SPI
駆動方法	1/80 duty
発光色	白色
特徴	グレースケール機能をサポートする

---

2インチCOG OLEDディスプレイ（PCB付き）

• 高精細表示: 128×32ドットで鮮明な映像。
• 高コントラスト: 鮮やかで読みやすい10,000:1のコントラスト比。
• 省電力: 3.0V駆動で低消費電力。
• 簡単接続: SPI接続とCOG構造で組み込みやすい。
• 広範囲動作: -40℃から+80℃まで安定動作

型番	WEA012832K
画像
サイズ	2インチ
構造	COG+PCB
解像度	128 x 32
IC	SSD1315
インターフェース	SPI
駆動方法	1/32 duty
発光色	白色 / 黄色

---

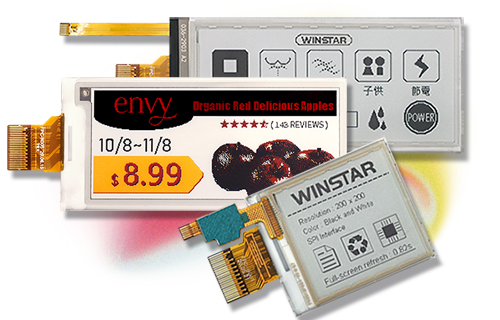

電子ペーパーディスプレイ（EPD）製品

特　徴

• ・高コントラストおよび反射率：周囲の照明条件により優れた読みやすさ。
• ・超低消費電力：バイステーブル技術により、継続的な電力供給なしで画像を表示し続けることができる。
• ・広い視野角：ほぼすべての角度からのクリアな視認性。
• ・純粋な反射モード：自然光や周囲の照明環境に最適化されています。
• ・設置の自由度が高い：横向きおよび縦向きのディスプレイ向きに対応、SPI/MCUインターフェースをサポートし、統合タッチパネルやフロントライトパネルなど、使いやすさを向上させる機能がある。
• ・耐久性と多用途設計：反射防止のハードコーティング表面、商業用温度範囲、温度センサーなど、さまざまな環境で信頼性の高い動作を提供します。
